粘土質保溫磚和高鋁質保溫磚區別在于兩者的原料成分構成，兩種耐火材料都屬于隔熱保溫磚，隔熱耐火材料是指氣孔率高、體積密度低，導熱率低的耐火材料，隔熱耐火材料又稱之為輕質耐火材料，它包括隔熱耐火制品、耐火纖維和耐火纖維制品。

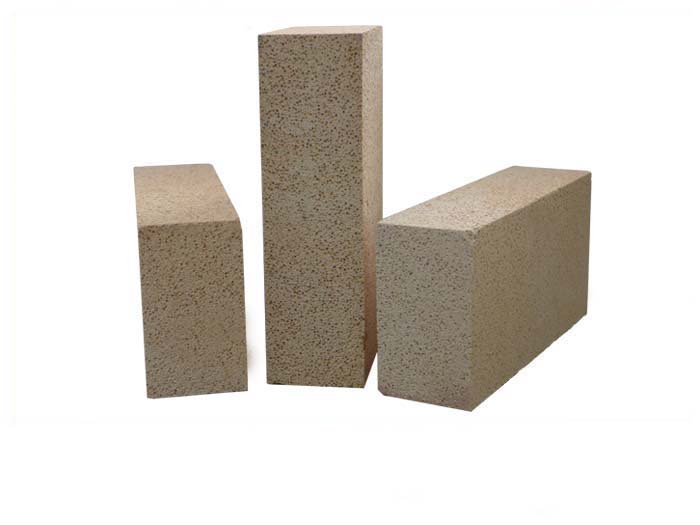

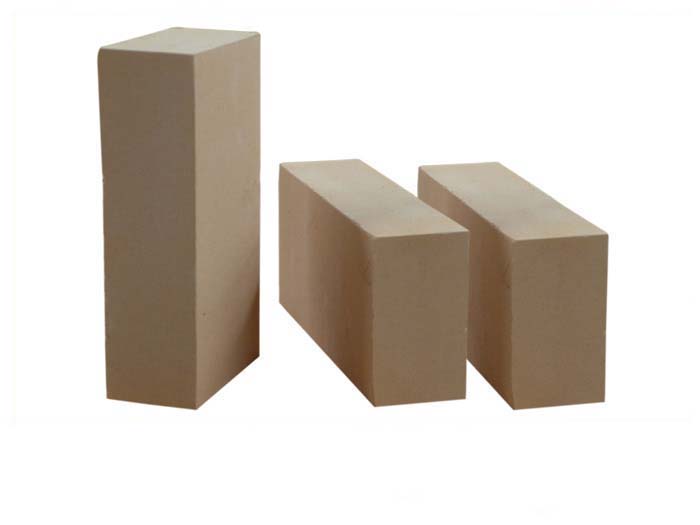

高鋁質保溫磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa?？篃嵴鹦阅茌^好。高鋁質隔熱耐火磚具有體積密度小、導熱系數低、隔熱性能優異、質量穩定的特點?？捎糜诟黝惛邷貭t窯的內襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統泡沫致輕法，澆注成型，制品斷面結構均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓強度與隔熱性能均能達到理想水平。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。 粘土質隔熱耐火磚Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。配料中熟料為65～85％，結合粘土為35～15％。將粉碎的結合粘土和磨細的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚在高溫下呈弱酸性。

因此粘土質保溫磚和高鋁質保溫磚區別在給熱保溫性能上的區別不是很明顯，隔熱耐火材料的特點是氣孔率高、一般40%-85%；體積密度低低于1.5g/cm3;熱導率低，一般低于1.0W（m.K）.它作用工業窯爐的隔熱材料，可減少爐窯散熱損失，節省能源，并可減輕熱工設備的質量。隔熱耐火材料機械強度、耐磨損性和抗渣侵蝕性較差，不宜于窯爐的承重結構和直接接觸熔渣、爐料、熔融金屬等部位。
